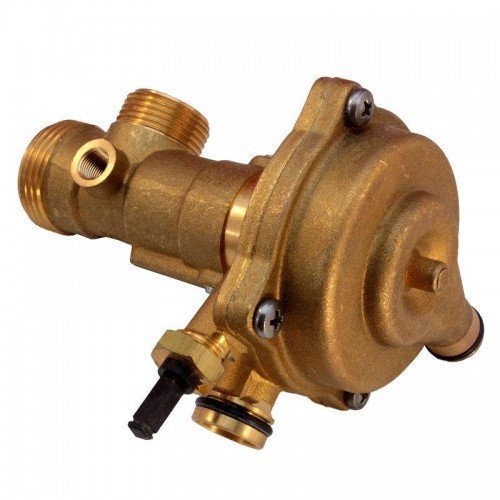

Трехходовой клапан котлов Иммергаз, Нобель арт. 3.012806 Купить
Устанавливается в модели котлов Immergas:
- Nike Mini,
- Eolo Mini.
Устанавливается в модели котлов Nobel:
- NB2-24 SE.
В котлах Immergas Nike Mini, Eolo Mini, Nobel установлены трехходовые клапаны производства фирмы Giannoni.
Основная функция трехходового клапана - перенаправлять потоки теплоносителя с первичного контура во вторичный, то есть переключение котловой воды с системы отопления на пластинчатый теплообменник или скоростной бойлер для подогрева санитарной воды в случае необходимости.
В режиме отопления трехходовой кран Giannoni устанавливается в положение, когда вода первичного теплообменника котла направляется к радиаторам в систему отопления. Трехходовые клапаны бывают двух видов: с гидравлическим переключением клапанов и переключаемые с помощью электропривода.
Принцип работы трехходового клапана:
Трехходовой клапан Giannoni устанавливаемый в котлах Nike Mini, Eolo Mini, Nobel сконструирован с гидравлическим приводом. Рассмотрим принцип работы гидравлического клапана схематическое изображение моноблока изображено на фото.
При положении клапана в режиме отопления (ожидание открытия крана горячей воды) - пружина (1) давит влево на диафрагму (4) и шайбу (3), что обеспечивает через шток (5) перемещение влево клапана (2), таким образом перекрывая в этом положении циркуляцию котловой воды через пластинчатый теплообменник и открывает циркуляцию котловой воды через систему отопления. Таким образом, вода с помощью циркуляционного насоса подается в систему отопления здания.
Положение клапана при открытом кране горячей воды - в процессе потребления горячей воды, холодная вода поступает на вход трехходового клапана. При этом создается повышенное давление с левой стороны диафрагмы (4), что заставляет переместиться ее вправо, сдавливая пружину (1), что позволяет пружине (11) переместить клапан (2) вправо. Таким образом котловая вода перенаправляется из системы отопления в пластинчатый теплообменник. При этом шток (7) опускается в углубление, что вызывает переключение микропереключателя (8) для переключения электроники на управление ГВС. После закрытия крана горячей воды трехходовой кран возвращается в исходное положение.
Конструкция трехходового клапана простая, надежная и качественная. Правильная щадящая эксплуатация, своевременное обслуживание котла продлит работу трехходового крана надолго.
Причины выхода трехходового крана Immergas, Nobel:
Повреждение (разрыв) мембраны трехходового Immergas, Nobel - в случае попадания мелкодисперсных частиц и в результате частого включения и выключения. Срок функциональной работоспособности диафрагмы трехходового 7-9 лет. В нашем магазине Вы можете купить диафрагму резиновую Immergas, Nobel или силиконовую.
Отложение накипи, солей, грязи на стенках трехходового приводит к его неработоспособности, в результате он не до конца открывается и клинет, не возвращается в исходное положение. Путем чистки деталей, на которых образовался налет эта проблема устраняется. Если чистку от налета и грязи невозможно произвести, в таком случае Вы можете купить ремкомплект полный трехходового или стандартный комплект для замены изношенных деталей клапана. Также в наличии ремкомплект трехходового Иммергаз с силиконовой мембраной.
Часто выходит со строя фторопластовая втулка, в которую вмонтирован сальник трехходовой прокапывает. При правильном извлечении второпласта есть возможность замены только манжета, если втулка не поддается извлечению без повреждения, в таком случае Вы можете купить комплект втулки трехходового крана.
При отсутствии горячей воды не обязательно причина выхода со строя диафрагмы, также может быть причиной микропереключатель Mini Immergas.
При образовании трещины на латунном корпусе трехходового нужна замена узла в сборе, так как латунный корпус не поставляется как отдельное комплектующие.
При поломке крана подпитки нужна его замена. Изначально трехходовые комплектовались пластиковыми подпиточными кранами. На данный момент у Вас есть возможность купить латунный кран подпитки котлов Mini, Nobel, который поставляется вместе в ручкой подпитки. Особенно это касается котлов Nobel, трехходовой узел которых комплектовался пластиковым китайским краном подпитки.
Не является публичной офертой.
