Термостат для тёплого пола TSF-220/16A Teplocom 919

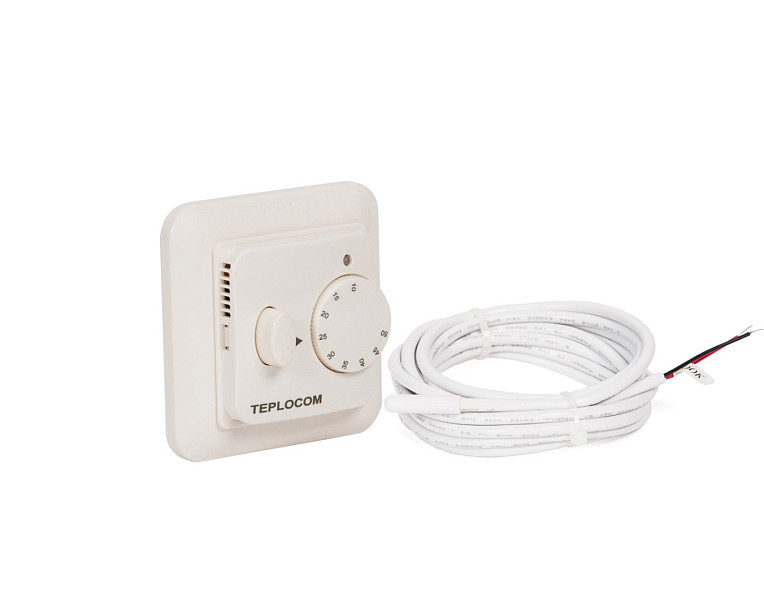

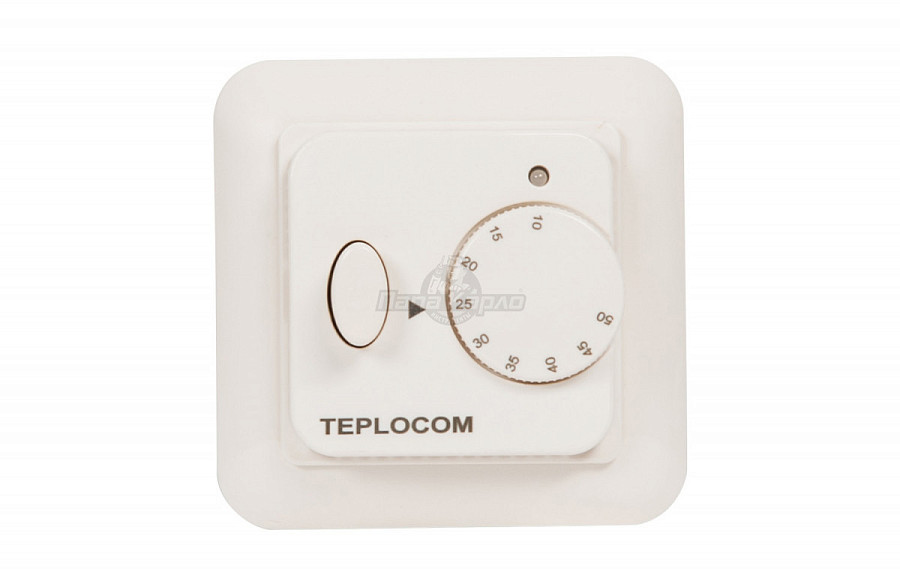

TEPLOCOM TSF-220/16A представляет собой прибор, устанавливаемый в обыкновённую внутреннюю электромонтажную коробку рядом с любой удобной розеткой. Высота установки — от 50 см. Если в доме есть дети - учитывайте это, однако имейте ввиду, что длина питающего провода от термоматов TEPLOCOM МНД и провода термодатчика составляет 2 метра. На лицевой панели TEPLOCOM TSF-220/16A есть градуированный диск управления (ручка) и сигнальный светодиод красного цвета, включающийся при подаче напряжения на тёплые полы, и мигающий в случае аварии термодатчика. Существующая мощность подключаемой нагрузки составляет 16 А, что позволяет подключать любые комплекты тёплых полов из линейки TEPLOCOM МНД.

Подготовка к установке:
Перед установкой изделия и термодатчика необходимо выполнить следующие работы:

подготовить отверстие в стене для установки монтажной коробки;
подготовить в стене канал для подводящих проводов питания (от ближайшей розетки до места установки изделия);
подготовить в стене канал для укладки силового шнура нагревательных элементов и трубки для термодатчика;
так как диаметр трубки для термодатчика (как правило, идёт в комплекте с нагревательным элементом) больше, чем толщина нагревательных элементов, необходимо сделать в полу канал (штробу) глубиной 20 мм для укладки трубки.

Монтаж:
После выполнения подготовительных работ произвести монтаж в следующей последовательности:

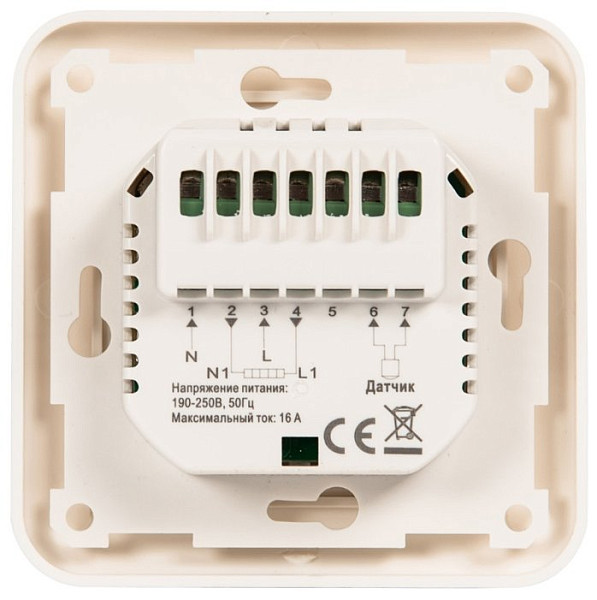

подключить нагрузку к контактам 2 и 4, соблюдая фазировку;
подключить датчик температуры к контактам 6 и 7;
подключить провода, подводящие сетевое напряжение, к контактам 1 и 3, соблюдая фазировку (во время монтажа провода должны быть обесточены).
Установка термодатчика
Термодатчик устанавливается в пластмассовой трубке диаметром 12…16 мм. Трубку для термодатчика с одного конца необходимо плотно закрыть для предотвращения попадания внутрь посторонних предметов. Второй конец трубки должен заканчиваться у изделия. Закрытый конец трубки с термодатчиком устанавливается между линиями кабеля нагревательного элемента на равном расстоянии, на одном уровне с ними или немного выше. Трубку для термодатчика следует надёжно прикрепить к полу и к стене.


Особенности TEPLOCOM TSF-220/16A:
экономия электроэнергии при использовании тёплых полов;
коммутация нагрузки с током потребления до 16 А;
удобная регулировка температуры пола;
поддержание заданной температуры пола;
возможность включения и отключения электропитания;
световая индикация состояния работы.

Технические характеристики TEPLOCOM TSF-220/16A:
1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 190…250
2 Ток нагрузки, A, не более 16*
3 Точность измерения температуры, °С ±1
4 Диапазон регулирования температуры, °С +10…+50
5 Сечение провода, зажимаемого в клеммах колодок, мм2 2,5
6 Габаритные размеры ШхГхВ, мм, не более без упаковки 81,5х81,5х61
в упаковке 135х100х57
7 Масса, НЕТТО (БРУТТО), г (не более) 94 (206)
8 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
