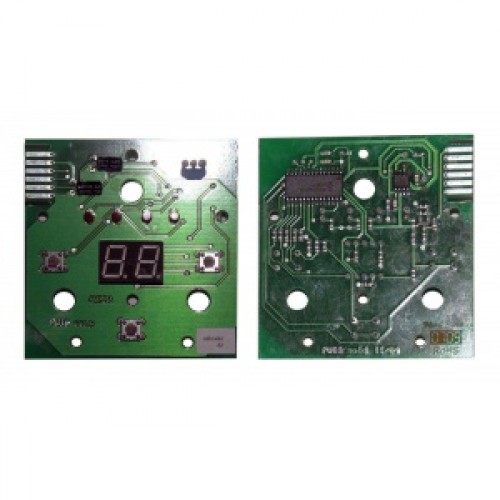

Плата дисплея на газовый котел Protherm Leopard v.17 (Леопард версии 17) арт. 20044889 (0020004724) Купить
Устанавливается на все модели котлов Protherm:
- Leopard v.17.
Плата PU16 подходит ко всем типам котла Леопард версии-17, но является прошивной, это означает, что ее можно настроить только один раз и только к одному типу котла.
ПРОШИВКА ПЛАТЫ Protherm Leopard v.17:
Правильно подсоединив плату PU16 к разъемам котла, котел включается и на дисплее высвечивается один из символов соответствующей таблицы. С помощью кнопок “+” или “– ” необходимо выбрать требуемый символ и нажать кнопку Mode для подтверждения и сохранения выбранной установки.
СИМВОЛ Fn On Fp Op
ТИП КОТЛА BTV BOV BTV BOV
ВИД ГАЗА G20 (природный) G30/31 (сжиженный)
Дисплей PU16 находится на панели управления котла. Дисплей отображает температуру, давление, параметры настроек и коды ошибок котла.
На панели управления котла Protherm Leopard v.17 (Леопард версии 17) вмонтированы:
Основной переключатель- предназначен для включения и выключения котла, а также для разблокировки автоматики в случае аварий (между включением и выключением необходимо выдерживать паузу 5 сек.);
Светодиод давления воды – светится, когда на дисплее идет индикация давления или при отклонении давления воды рабочего диапазона;
Светодиод температуры санитарной воды – светится, когда на дисплее идет индикация температуры хозяйственной воды или в режиме настройки санитарной воды;
Светодиод температуры отопления – светится, когда на дисплее идет индикация температуры воды в системе отопления или в режиме настройки температуры системы отопления;
Светодиод неисправностей – светится, когда котел неисправен;
Кнопка (–) – предназначена для уменьшения значения параметра;
Кнопка (+) – предназначена для увеличения значения параметров;
Кнопка MODE – предназначена для перехода в режим индикации или в режим настроек и внесения параметров в память котла.
Не является публичной офертой.
Бренд: | PROTHERM |
