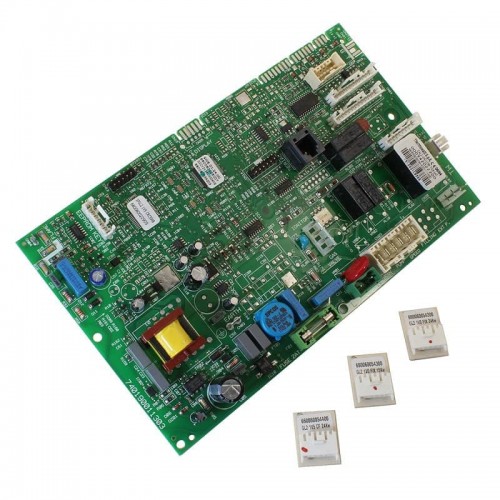

Плата управления котлов Ariston BS II, Matis (под китайский газовый клапан Cartier) арт. 60001580 Купить
Плата установлена в котлах Ariston:
- BS II 24 CF/FF,
- Matis 24 CF/FF.
Котлы Ariston Matis и BS II в зависимости от установленного газового клапана комплектуются разными электронными платами управления:
- газовый клапан Cartier китайского производства - плата 60001580;
- газовый клапан Sit 845 Sigma - плата 60001605.
Электронная плата контролирует функции и системы безопасности котла, включая функцию дисплея.
В комплекте с платой поставляются три микропроцессора для установки на определенную мощность и версию котла:
1. CL2 1VO FIX 15 kw - для котлов с закрытой камерой сгорания и номинальной мощностью 15 кВт;
2. CL2 1VO FIX 24 kw - для котлов с закрытой камерой сгорания и номинальной мощностью 24 кВт;
3. CL2 1V5 CF 24 kw - для котлов с открытой камерой сгорания и номинальной мощностью 24 кВт.
Чип должен быть установлен в разъем с маркировкой EEPROM KEY. Только с помощью правильно установленного микропроцессора и руководствуясь инструкции по установке платы управления можно запустить электронику для выполнения ее функций.
Замена платы котлов Ariston BS II, Matis:
После установки правильного чипа необходимо выполнить настройку газового клапана.
Настройка выполняется программно.
Регулировка минимальной мощности газового клапана.
1. Включите котёл в сеть, нажмите и удерживайте кнопку ON/OFF более 10 секунд. После этого начнёт мигать красный правый светодиод "Reset".
2. Нажмите кнопку "Reset", после этого светодиод начнёт моргать быстрее, это означает, что мы перешли во второй уровень настройки параметров.
Теперь котёл включится на минимальную мощность подогрева - можно начать регулировку. Регулировка выполняется правой ручкой температуры отопления.
Причём при выполнении настройки нельзя крутить правую ручку температуры воды. После установки минимальной мощности горелки необходимо подтвердить настройку и выйти из меню.
3. Для выхода из функции настроек нажать кнопку ON/OFF или подождать 1 минуту.
Комплектация: плата управления в оригинальной упаковке, три микропроцессора.
Производитель: Ariston Thermo Group Италия.
| Бренд: | ARISTON |
