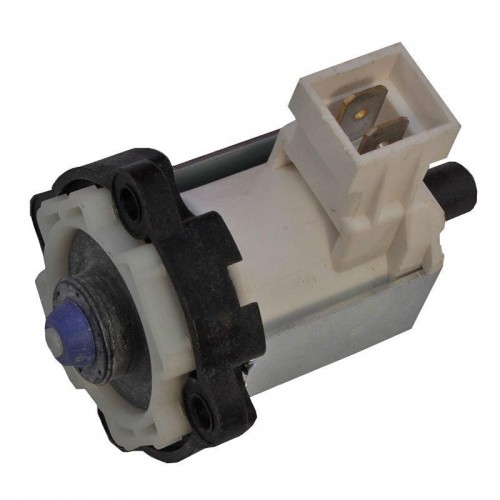

Электромагнитный клапан подпитки на газовый котел Ariston Genus, Genus Premium арт. 65104669 Купить
Устанавливается в модели котлов Ariston:
- Genus;
- Genus Premium.
Используется в котлах конденсационных и в котлах с повышенным комфортом. С помощью электромагнитного клапана подпитка в данных котлах может производиться вручную и полуавтоматически.
Ручная подпитка происходит с помощью магнитного ключа. Полуавтоматическая подпитка используется только при необходимости подпитки первичного контура отопления. Запрещается использовать для заполнения пустой системы.
На электромагнитный клапан подпитки подаётся переменное напряжение 230 В – разъемы 1 и 2 соединителя CN12 электронной платы управления, сопротивление 3,7 кОм. В режиме горячего водоснабжения этот режим не действует. Если давление в системе менее 0,6 бар, включается режим подпитки и по нажатию кнопки 13 запускается цикл “Заполнение системы”:
трёхходовой клапан переключается в положение центрального отопления;
если насос был включён, он отключается;
если горелка была включена, она отключается;
после первого заполнения осуществляется контроль давления – при отрицательном результате контроля выдаётся сообщение об ошибке 1 P5 (между B и A);
осуществляется контроль постоянства давления; при отрицательном результате контроля выдаётся сообщение об ошибке 1 P6 (между C и B1);
для достижения установленного значения давления осуществляется второй цикл заполнения.
Параметр 2 48 позволяет запрещать полуавтоматическую подпитку: 0 – запрещена, 1 – разрешена.
Коды ошибок (при заполнении):
1 02 Датчик давления не подключён или в нём имеет место короткое замыкание
1 09 Давление выше максимального (3 бар)
1 11 Давление ниже минимального (0,4 бар)
1 P4 Давление ниже отображаемого (0,6 бар)
1 P5 Первый цикл заполнения завершён не успешно (давление в котле не повысилось): нажмите
соответствующую кнопку и попробуйте заполнить повторно.
1 P6 Контроль постоянства давления дал отрицательный результат: нажмите соответствующую кнопку
и попробуйте заполнить повторно.
1 P7 Более 5 циклов заполнения за 50 мин, кнопка заполнения блокируется (для сброса: отключить и
повторно включить)
1 P8 Более 6 циклов заполнения за 7 суток, кнопка заполнения блокируется (для сброса: Откл.-Вкл.)Не является публичной офертой.
| Бренд: | ARISTON |
